Углеродное волокно против стали: какой материал лучше подходит для вашего проекта?

Проверено Китайская компания по производству углеродных волокон (Chinacarbonfibers Co., Ltd.) Инженерная команда — производители компонентов из углепластика на заказ для автомобильной, мотоциклетной, беспилотной, спортивной техники и промышленного применения, использующие автоклавирование препрегов, компрессионное формование, мокрую укладку, вакуумное формование, формование под давлением и ЧПУ-обрезку.

Краткий ответ: Углеродное волокно обычно прочнее стали. по весуОднако это не означает, что материал будет автоматически прочнее во всех направлениях или при любых нагрузках. CFRP (углеродное волокно, армированное полимером) проявляет свои преимущества, когда направление нагрузки, ориентация волокон и конструкция ламината спроектированы правильно. Сталь остается лучшим выбором для недорогих кронштейнов, ударопрочных конструкций, свариваемых рам и деталей, которые должны выдерживать ремонт в сложных условиях.

В оставшейся части этого руководства подробно объясняется, что означает «сильнее», в чем преимущества каждого материала, сколько это на самом деле стоит и как производитель выбирает между ними в реальном проекте. Для получения более подробной информации о том, из чего на самом деле состоит углеродное волокно, см. наш руководство по основам работы с углеродным волокном.

Сравнительная таблица: углеродное волокно против стали

Значения варьируются в зависимости от системы смол, марки волокна (стандартный модуль или высокий модуль), плетения и сплава стали. Типичные значения, указанные выше, основаны на широко используемых ламинатах из углеродного волокна и коммерческих марках стали; фактические характеристики всегда следует подтверждать, сверяясь с техническими характеристиками материала, конкретной конструкцией ламината и результатами испытаний на уровне детали. Рассматривайте эту таблицу как справочный материал для планирования, а не как замену испытаниям вашей конкретной детали.

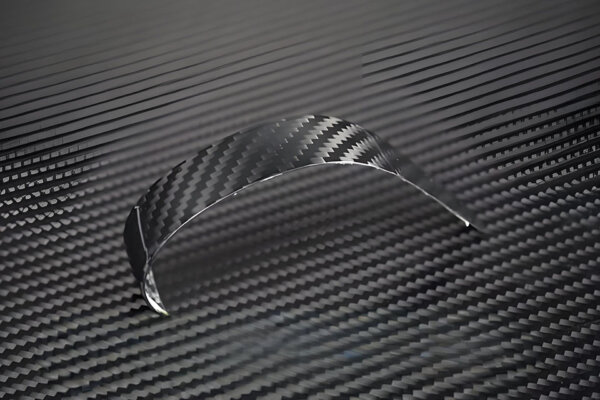

Что на самом деле означает "Прочнее стали"?

Большинство сравнительных статей пропускают именно этот раздел, а ведь именно он имеет решающее значение для принятия обоснованного решения о дизайне.

• По весу: Углеродное волокно однозначно выигрывает. Это сравнение прочности к весу (удельной прочности), и именно на этом показателе в большинстве маркетинговых заявлений негласно основываются основные преимущества.
• По объему: Не гарантировано. Толстый стальной профиль всё ещё может выдерживать большую нагрузку, чем тонкий ламинат из углепластика.
• Вдоль направления волокна: Углеродные композиты обладают исключительной прочностью — именно поэтому они выдерживают нагрузку более 3000 МПа.
• Поперек направления волокон (под углом 90° к волокнам): Прочность углепластика резко падает, иногда до доли от исходного значения. Это проблема анизотропии, и именно поэтому ламинирование не является необязательным — это вся инженерная задача.
• При ударе или сжатии: Сталь, как правило, по-прежнему выигрывает. Она деформируется и поглощает энергию; углепластик же склонен к растрескиванию или расслоению.
• Вокруг отверстий для болтов, вставок и кромок: Сталь гораздо лучше переносит локальную концентрацию напряжений, если только в этом месте не было проведено специальное усиление из углепластика.

Таким образом, честное и точное с инженерной точки зрения утверждение звучит так: Углеродное волокно прочнее стали только в том случае, если условия нагружения, ориентация волокон и конструкция ламината соответствуют применению — это не происходит автоматически и не во всех направлениях.

Примечание производителя: Мы не рекомендуем напрямую копировать толщину стальной детали в конструкцию из углепластика. Для стального кронштейна толщиной 2 мм может потребоваться другая толщина стенки, дополнительное локальное усиление или металлические вставки в зависимости от направления нагрузки и способа крепления детали. Подбор толщины — одна из самых распространенных ошибок при переходе от стали к композиту.

Разница в весе: практический расчет.

Чтобы наглядно показать разницу в плотности:

• 1 м² стального листа толщиной 1 мм весит приблизительно 7,8 кг
• 1 м² ламината из углепластика толщиной 1 мм весит приблизительно 1,4–1,9 кг

Это примерно 70–80% снижение веса при той же площади и толщине панели — до каких-либо изменений конструкции для согласования жесткости. В реальных деталях окончательная экономия веса обычно ниже этой точной цифры, поскольку замена из CFRP редко изготавливается той же толщины, что и оригинальная стальная деталь.

Прочность и жесткость: почему направление волокон имеет решающее значение.

Сталь изотропна — её можно растягивать, сжимать или скручивать под любым углом, и она будет вести себя одинаково. Именно эта предсказуемость является причиной того, почему инженеры полагаются на неё уже более века.

Композиты из углеродного волокна так не работают. Их характеристики полностью зависят от того, как спроектирована структура слоев:

• Однонаправленные (UD) слои — Максимальная прочность и жесткость вдоль одной оси, низкая поперек нее. Используется там, где направление нагрузки хорошо известно и постоянно.
• тканое полотно 0°/90° — Сбалансированная прочность в двух перпендикулярных направлениях, подходит для плоских панелей при смешанных нагрузках.
• ±45° слои — добавляется специально для сопротивления кручению и сдвигу, что часто встречается в трубах и конструкционных профилях.
• Квазиизотропные схемы укладки слоев (комбинирование углов 0°, 90°, ±45°) — приблизительное равномерное поведение, подобное стали, ценой некоторого снижения пиковой прочности в любом отдельном направлении.

Видимое саржевое переплетение 3K на декоративной панели — это не то же самое, что конструкционный ламинат, изготовленный из однонаправленных слоев с определенной последовательностью укладки. Это различие является одним из наиболее распространенных источников путаницы для покупателей, переходящих от стали к композитным материалам.

Виды разрушения: изгиб стали, трещины в углеродном волокне.

Эта разница имеет реальные последствия для проектирования и запасов прочности.

Сталь деформируется перед разрушением — она заметно изгибается, подавая предупреждающий сигнал о перегрузке. Углеродные композиты, как правило, накапливают упругую энергию вплоть до точки разрушения, а затем внезапно разрушаются практически без видимых признаков. Повреждения от удара также могут быть внутренними и невидимыми с поверхности (расслоение между слоями), поэтому в аэрокосмической и автоспортивной отраслях используются неразрушающие методы контроля, а не только визуальный осмотр.

Практическое применение таких деталей, как защитные пластины днища, разделители, рамы дронов или защитные кожухи:

• Добавьте локальное армирование (дополнительные слои, ребра или гибридные слои) в зонах повышенного риска удара.
• Избегайте размещения несущих отверстий или крепежных элементов слишком близко к краю ламината без усиления.
• Осмотрите детали из углепластика после любого сильного удара, даже если нет видимых повреждений поверхности.
• В зонах удара, критически важных с точки зрения безопасности, гибридная конструкция из углеродного и арамидного волокна иногда является лучшим выбором, чем чистое углеродное волокно.

Разница в стоимости: почему углеродное волокно стоит дороже стали?

Более высокая стоимость углеродного волокна обусловлена ​​не одной статьей расходов, а несколькими факторами в совокупности:

• Стоимость сырья — Углеродное волокно и препрег стоят гораздо дороже в пересчете на килограмм, чем листовая или прутковая сталь.
• Трудоемкая консервация — Ручная укладка или размещение препрега требует значительно больше времени, затрачиваемого на квалифицированный труд, чем штамповка или резка стали.
• Стоимость инструментов — Композитная форма (а зачастую и автоклав или пресс) представляет собой реальные первоначальные инвестиции, которые редко требуются при изготовлении стальных конструкций.
• Время цикла отверждения — Циклы автоклавирования и сушки в печи увеличивают время изготовления каждой детали по сравнению с практически мгновенным формованием штампованной стали.
• Штраф за низкий объем — Затраты на изготовление пресс-форм и подготовку производства амортизируются в зависимости от объема партии, поэтому небольшие партии деталей из углепластика обходятся значительно дороже за единицу, чем аналогичные детали из стали.

Использование углеродного волокна становится экономически оправданным, когда снижение веса, коррозионная стойкость, усталостная прочность или превосходный внешний вид имеют измеримую ценность для конечного применения — например, более легкая рама БПЛА, увеличивающая время полета, или коррозионностойкая панель, исключающая необходимость периодического технического обслуживания. Для простых, массово производимых кронштейнов с низкой нагрузкой сталь обычно остается более экономичным вариантом.

Углеродное волокно против нержавеющей стали

Покупатели, сравнивающие материалы для использования на открытом воздухе или в агрессивных средах, часто имеют в виду нержавеющую сталь, а не низкоуглеродистую сталь — здесь сравнение несколько иное:

• Нержавеющая сталь обладает значительно лучшей коррозионной стойкостью, чем низкоуглеродистая сталь, но углепластик не ржавеет так, как сталь — хотя для наружных декоративных деталей все же может быть полезно нанести защитное покрытие, устойчивое к ультрафиолетовому излучению, поскольку смола и отделка поверхности могут разрушаться при длительном воздействии УФ-излучения, даже если само волокно не подвергается коррозии.
• Углеродный композит (CFRP) по-прежнему примерно в 4–5 раз легче нержавеющей стали по объему, поэтому преимущество в весе сохраняется.
• Нержавеющая сталь по-прежнему является лучшим выбором для резьбовых, сварных или высокотемпературных конструкций, где система смол CFRP превысит свой температурный предел.
• Как правило, углепластик является лучшим выбором для легких покрытий, панелей, труб и наружных компонентов, которые не требуют сварки или воздействия высоких температур.
• Стоит отметить один нюанс: углеродное волокно, находящееся в непосредственном контакте с некоторыми металлами (особенно с алюминием) во влажной среде, может вызывать гальваническую коррозию металла. Это следует учитывать при выборе материала для крепежных элементов и вставок, а не только при проектировании самого композитного материала.

Трубы из углеродного волокна против стальных труб

Трубчатые конструкции — один из наиболее наглядных примеров применения углеродного волокна, и сравнение во многом зависит от типа нагрузки:

• Трубы из углепластика широко используются для изготовления звеньев роботизированных манипуляторов, стрел камерных установок, конструктивных элементов БПЛА, валов спортивного оборудования и легких опорных конструкций.
• Стальные трубы остаются предпочтительным вариантом там, где приоритетными являются сварка, прочность на сжатие или очень низкая себестоимость единицы продукции — например, для простых каркасных конструкций или высокопрочных защитных ограждений.
• Для жесткость на изгибСлои волокон под углом 0° и толщина стенки являются доминирующими факторами, определяющими характеристики трубы из углепластика.
• Для крутящая нагрузкаСлои волокон с углом ±45° имеют важное значение — трубка без них будет скручиваться под действием крутящего момента гораздо сильнее, чем ожидалось.
• Поскольку характеристики трубы из углепластика определяются не только диаметром и толщиной стенки, но и способом укладки волокон, две трубы, внешне выглядящие одинаково, могут иметь совершенно разную жесткость и прочность в зависимости от структуры внутренних волокон.

Углеродное волокно против стали в зависимости от области применения

Когда углеродное волокно — лучший выбор

• Автомобильные кузовные панеликапоты, сплиттеры и диффузоры, где снижение веса улучшает управляемость или топливную экономичность, включая косметические улучшения, такие как пленка для автомобиля из углеволокна отделка
• Обтекатели мотоцикловзащитные кожухи днища и теплозащитные экраны, где важны как вес, так и тепловая прочность.
• Каркасы дронов и БПЛА, где соотношение жесткости к весу напрямую определяет летные характеристики.
• Роботизированные манипуляторы и движущиеся промышленные компоненты, где меньшая инерция повышает скорость и снижает нагрузку на двигатель.
• Морское и наружное оборудование, где коррозионная стойкость исключает значительные затраты на техническое обслуживание стальных конструкций.
• Спортивное оборудование и медицинские вспомогательные устройства, где как вес, так и устойчивость к усталости имеют значение на протяжении всего срока службы изделия.

Когда сталь по-прежнему остается лучшим выбором

• Недорогие кронштейны и детали, производимые в больших объемах без затрат на оснастку, для работы с композитными материалами.
• Сварные рамы и конструкции, требующие модификации или ремонта на месте.
• Инструменты и конструктивные элементы, подверженные сильным ударным нагрузкам, где внезапное хрупкое разрушение недопустимо.
• Высокотемпературные среды, выходящие за пределы теплового предела системы смол.
• Небольшие производственные партии, где затраты на композитную оснастку не амортизируются.
• Резьбовые соединения, несущие нагрузку и способные выдерживать многократную разборку без дополнительных вставок.

Ни один из материалов не является универсально «лучше». Правильный ответ зависит от направления нагрузки, условий окружающей среды, бюджета и объёма производства — именно поэтому прямая замена одного на другой редко бывает успешной без перепроектирования.

Может ли углеродное волокно напрямую заменить стальную деталь?

Нельзя просто скопировать толщину. Нельзя предполагать, что стальной кронштейн толщиной 2 мм будет работать так же, как деталь из углепластика толщиной 2 мм — эти два материала разрушаются, деформируются и распределяют нагрузку по-разному. Правильная замена стали на углепластик обычно требует переоценки:

• Ориентация волокон относительно фактического пути передачи нагрузки, а не исходной геометрии стали.
• Толщина стенки и структура реберПоскольку жесткость углепластика регулируется за счет структуры слоев, а не толщины исходного материала,
• Зона склеивания и соединенияПоскольку прочность клеевого соединения зависит от площади поверхности, а не только от количества крепежных элементов,
• Дизайн вставкиПоскольку резьба, нарезанная непосредственно в ламинате, выйдет из строя, обычно требуются металлические вставки (приклеенные, отлитые или запрессованные).
• Усиление кромок и отверстийдля предотвращения концентрации напряжений в вырезах и точках крепления.
• Контроль качества поверхности и допусковособенно это касается деталей, которые соединяются с существующими металлическими узлами.

Наиболее распространенная причина низкой эффективности или преждевременного выхода из строя композитных деталей в процессе эксплуатации заключается в том, что замена CFRP рассматривается не как перепроектирование, а как «замена материала».

Контрольный список перед заменой стали на углеродное волокно

Прежде чем запрашивать замену стальной детали на деталь из углеродного волокна, полезно подготовить следующее:

• Файл STEP/STP или исходная 3D CAD-модель
• Оригинальный образец детали или четкие фотографии с указанием размеров.
• Целевой вес для новой детали
• Направление нагрузки и условия эксплуатации в реальных условиях (температура, влажность, воздействие УФ-излучения)
• Способ крепления — болтовое, сварное, клеевое, запрессовочное.
• Требуемая отделка поверхности (только несущая или видимая декоративная отделка)
• Ожидаемое количество заказа
• Независимо от того, является ли деталь декоративной, полуконструктивной или полностью несущей нагрузку.

Наличие этих сведений заранее значительно сокращает процесс оценки и составления сметы, а также снижает риск несоответствия первоначального образца.

Как производитель на самом деле оценивает переход от стали к углеродистому волокну

В случае с OEM- и нестандартными деталями решение принимается не только на основании сравнительной таблицы. Типичная последовательность оценки выглядит следующим образом:

1. Изучите исходную деталь — файл САПР, физический образец или геометрию, полученную обратным путем.
2. Подтвердите фактическое направление нагрузки, точки крепления и условия эксплуатации (температура, влажность, воздействие УФ-излучения).
3. Выберите технологию: сухая углеродная препрегация с автоклавным отверждением, мокрая укладка с вакуумным формованием, компрессионное формование, формование в пневматической камере или намотка нитей для трубчатых деталей.
4. Определите схему укладки слоев — количество слоев, ориентацию волокон (0°, 90°, ±45°) и места, где необходимо локальное армирование.
5. Разработайте зоны для вставки и склеивания любых точек крепления, используя, в зависимости от необходимости, приклеенные, формованные или запрессованные металлические вставки.
6. Изготовить оснастку и пробный образец, после чего выполнить обрезку на станке с ЧПУ до окончательных размеров.
7. Проверьте соответствие размеров, вес, качество поверхности и жесткость целевым показателям оригинальной детали.
8. Перед началом производства следует скорректировать структуру слоев, смоляную систему (включая смолы с высокой температурой стеклования для зон с повышенными температурами) или толщину на основе результатов испытаний.

Именно этот процесс, а не показатель прочности на килограмм, определяет, подойдет ли замена стальной детали на деталь из углеродного волокна.

Наш производственный опыт в области замены углеродного волокна

В реальных проектах по преобразованию стали в углеродистое волокно наша инженерная команда обычно начинает с изучения исходного файла САПР или физического образца, а также направления нагрузки, метода крепления, требований к поверхности, объема производства и бюджета на оснастку для детали.

Для видимых компонентов, таких как капоты, сплиттеры, обтекатели и крышки, обычно выбирают CFRP из-за снижения веса и высококачественной отделки. Для кронштейнов, труб и полуконструкционных деталей больше внимания уделяется направлению укладки слоев, локальному армированию в местах высоких нагрузок, конструкции вставок для крепления и термостойкости смолы к условиям эксплуатации. Этот же процесс оценки применяется ко всем нашим изделиям. производство углеродного волокна на заказ Проекты, от декоративных панелей до несущих кронштейнов — не единые показатели прочности или веса, а анализ каждого проекта в отдельности, с учетом того, для чего на самом деле предназначена деталь.

Нужно заменить стальную деталь на деталь из углеродного волокна?

Для проектов по замене стальных деталей на детали из углеродного волокна, изготовленные на заказ, отправьте файл STEP/STP (или фотографии и размеры, если файл CAD отсутствует), целевой вес, ожидаемое количество и условия эксплуатации. Наша инженерная команда сможет проанализировать деталь и предложить подходящий процесс обработки CFRP, направление укладки слоев, метод вставки и план оснастки. Свяжитесь с компанией Chinacarbonfibers Co., Ltd. чтобы начать разговор.

Часто задаваемые вопросы

Прочнее ли углеродное волокно, чем сталь?

По весу — да, композиты из углеродного волокна обычно имеют гораздо более высокое соотношение прочности к весу, чем сталь. По объему или по направлению ориентации волокон сталь может быть равной или даже прочнее, в зависимости от конструкции ламината.

Углеродное волокно легче стали?

Да. Плотность композитов из углеродного волокна составляет примерно 1,5–1,9 г/см³, по сравнению с примерно 7,8 г/см³ у стали — разница составляет примерно в 4–5 раз при том же объеме.

Ржавеет ли углеродное волокно?

Нет. Углеродное волокно не подвергается коррозии, как сталь, что делает его хорошо подходящим для влажных, наружных или морских условий, где сталь потребовала бы покрытия или постоянного обслуживания.

Углеродное волокно дороже стали?

В целом, да, из-за стоимости сырья, оснастки, квалифицированного персонала для формовки и времени цикла отверждения. Разница в стоимости сокращается в тех случаях, когда снижение веса приводит к повышению производительности или эффективности, компенсирующему более высокую первоначальную стоимость, и еще больше увеличивается для мелкосерийных деталей, изготавливаемых на заказ.

Может ли углеродное волокно напрямую заменить стальные детали?

Без переработки это невозможно. Ориентация волокон, толщина стенок, конструкция вставки и усиление кромок — все это необходимо перепроектировать, чтобы деталь работала должным образом — замена на аналогичную по толщине ненадежна.

Углеродное волокно лучше стали для автомобилей?

Для таких чувствительных к весу компонентов, как кузовные панели, спойлеры и капоты, углеродное волокно часто улучшает управляемость и эффективность. Для критически важных при столкновении зон, характерных для конструкций, предпочтительно или даже требуется, чтобы сталь демонстрировала пластическое разрушение в соответствии со стандартами безопасности.

Углеродное волокно лучше стали для мотоциклов?

Да, для обтекателей, днищ и теплозащитных экранов, где важны снижение общего веса и улучшение внешнего вида. В несущих элементах рамы по-прежнему часто используются сталь или алюминий из-за их предсказуемого характера разрушения.

Почему углеродное волокно ломается иначе, чем сталь?

Сталь пластична и деформируется перед разрушением, подавая видимый предупреждающий сигнал. Композиты из углеродного волокна, как правило, хрупкие и могут разрушаться внезапно, иногда с внутренними повреждениями, невидимыми снаружи.

В чём разница в плотности между углеродным волокном и сталью?

Углеродные композиты имеют плотность приблизительно 1,5–1,9 г/см³, тогда как сталь – приблизительно 7,8–7,9 г/см³, при этом углеродное волокно примерно в 4–5 раз легче по объему.

Подходит ли углеродное волокно для конструкционных элементов?

Это возможно, но только при надлежащем проектировании — правильной ориентации волокон, достаточном количестве слоев, усиленных точках крепления и подтвержденных испытаниях. Панели из углеродного волокна декоративного назначения (видимый слой плетения поверх другого сердечника) не следует рассматривать как несущие конструктивные элементы.

Углеродное волокно прочнее нержавеющей стали?

По весу — обычно да. Но нержавеющая сталь по-прежнему имеет преимущества в прочности, работе при высоких температурах, резьбовых соединениях, сварке и устойчивости к локальным ударам.

Можно ли использовать углеродное волокно вместо стали?

Во многих случаях — да, но обычно это требует перепроектирования детали, а не прямой замены материала той же толщины и геометрии.

Обладает ли углеродное волокно большей ударопрочностью, чем сталь?

В целом, нет. Сталь более пластична и поглощает энергию удара за счет деформации, в то время как углеродное волокно более жесткое, но может трескаться или расслояться при сильном ударе, иногда без видимых повреждений поверхности.

Что прочнее: углеродное волокно или стальные трубы?

Это зависит от диаметра трубы, толщины стенки, ориентации волокон и режима нагружения. С точки зрения жесткости на изгиб относительно веса, хорошо спроектированная труба из углепластика может превзойти сталь; для нагрузок, вызывающих сжатие, сварки или полевого ремонта обычно лучше подходят стальные трубы.

Почему бы не использовать углеродное волокно для всего?

Стоимость, хрупкое разрушение, сложность ремонта в полевых условиях, температурные ограничения для смолы, инвестиции в оснастку и сложность конструкции соединения/вставки — все это ограничивает возможности использования углеродного волокна по сравнению со сталью.
