Kann man Kohlefaser im 3D-Druckverfahren herstellen? Erklärung von geschnittenem, durchgehendem und geformtem CFK

Durch die China Carbon Fibers Engineering & Sales Team — basierend auf der täglichen Auswertung von Angebotsanfragen für kundenspezifische Kohlefaserteile, geformte CFK-Komponenten, CNC-gefräste Kohlefaserplatten, Drohnenrahmen, Automobilverkleidungen und Werkzeuge für Verbundwerkstoffe

Ja, Kohlenstofffasern können im 3D-Druck verwendet werden – die meisten „3D-gedruckten Kohlenstofffaserteile“ sind jedoch nicht mit herkömmlichen, spritzgegossenen kohlenstofffaserverstärkten Kunststoffteilen (CFK) vergleichbar. In den meisten Fällen extrudiert der Drucker ein thermoplastisches Filament (PLA, PETG, Nylon oder PC), das mit kurzen, geschnittenen Kohlenstofffasern verstärkt ist. Diese kohlenstofffaserverstärkten Polymerfilamente verbessern Steifigkeit, Dimensionsstabilität und Oberflächengüte im Vergleich zu reinem Kunststoff, sind aber im Grunde immer noch Kunststoffteile.

Ein separates Verfahren, der kontinuierliche 3D-Druck mit Kohlenstofffasern, bettet ununterbrochene Kohlenstofffaserstränge entlang des Druckpfads ein und kann in bestimmten Belastungsrichtungen die Festigkeit herkömmlich geformter Kohlenstofffasern erreichen. Für Bauteile, die die Festigkeit und Oberflächenbeschaffenheit von echtem gewebtem oder Prepreg-Kohlenstofffaserverbundwerkstoff aufweisen müssen, sind Formgebung, Laminierung oder CNC-gefräste Kohlenstofffaserplatten in der Regel weiterhin die bessere Wahl.

Dieser Leitfaden erklärt, was 3D-Druck mit Kohlefaser genau bedeutet, ob 3D-gedruckte Kohlefaser tatsächlich stark ist, wann es sinnvoll ist, wann nicht und wie ein Hersteller von Carbonfaserteilen entscheidet sich zwischen 3D-Druck und traditioneller Kohlenstofffaserherstellung.

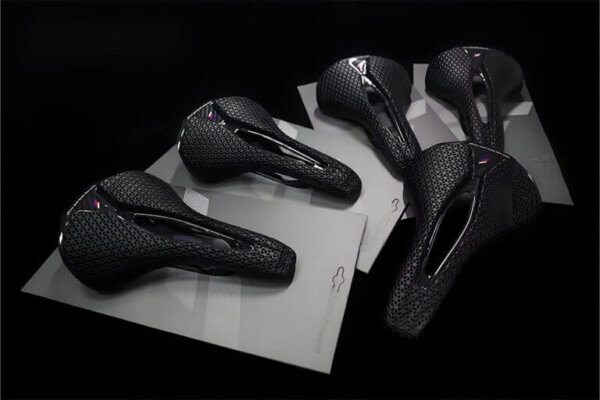

Was bedeutet „3D-Druck mit Kohlefaser“ eigentlich?

Der Begriff umfasst mehrere verschiedene Prozesse, und deren Vermischung ist die häufigste Ursache für Verwirrung:

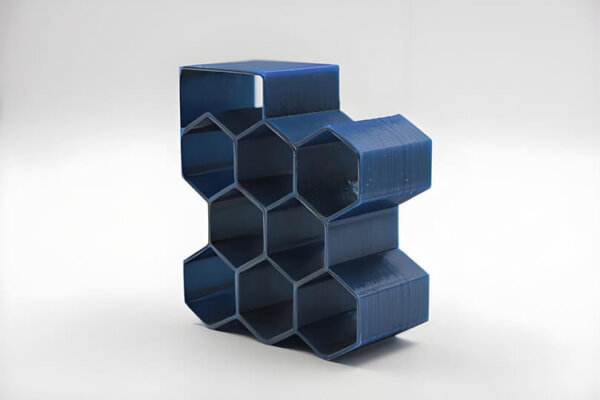

• Gehacktes Kohlenstofffaserfilament (FDM-Kohlenstofffaser-3D-Druck) — Kurze Kohlenstofffasersegmente (typischerweise unter 1 mm) werden in einen Basiskunststoff wie PLA, PETG, Nylon (PA) oder Polycarbonat eingemischt. Gedruckt wird auf Standard-FDM-Druckern mit einer verbesserten, gehärteten Düse.
• SLS-Kohlenstofffaser-3D-Druck — Verwendet kohlenstofffaserverstärktes Nylonpulver im selektiven Lasersinterverfahren. Da kein herkömmliches Extrusionsmuster entsteht, weisen SLS-Kohlenstofffaserbauteile tendenziell eine höhere Isotropie (gleichmäßigere Festigkeit in verschiedenen Richtungen) auf als FDM-Bauteile aus Kurzfasern. Es handelt sich dennoch um thermoplastische Kurzfaserverbundwerkstoffe, nicht um gewebtes CFK, und sie weisen dieselben Einschränkungen hinsichtlich Oberflächenstruktur und richtungsabhängiger Festigkeit auf, sobald die Faserorientierung berücksichtigt wird.
• 3D-Druck mit kontinuierlicher Kohlenstofffaser — Eine zweite Düse legt während des Druckvorgangs ununterbrochene Kohlenstofffaserstränge entlang des Werkzeugwegs ab. Dies erfordert speziell entwickelte Dual-Extrusions-Hardware.
• 3D-gedruckte Formen für Kohlefaserlaminierung — Der Drucker stellt überhaupt nicht das endgültige Kohlefaserteil her; er produziert eine Form, einen Dorn oder eine Vorrichtung, die dann für Nasslaminierung, Vakuumsackverfahren oder Prepreg-Formgebung verwendet wird.
• 3D-gedruckte Vorrichtungen, Lehren und Kerne — Funktionale Werkzeuge für die Werkstatt, oft aus geschnittenen Kohlenstofffaserfilamenten hergestellt, um zusätzliche Steifigkeit und Hitzebeständigkeit zu gewährleisten.

Ist 3D-gedruckte Kohlefaser tatsächlich so stark?

„Stark“ hängt davon ab, welche Variablen man kontrolliert. Die Festigkeit von 3D-gedruckten Kohlefaserverbundwerkstoffen wird von mehreren Faktoren gleichzeitig bestimmt, nicht allein vom Kohlefaseranteil:

• Basispolymer — Ein PLA-CF-Bauteil und ein PEEK-CF-Bauteil weisen unabhängig vom Faseranteil sehr unterschiedliche Ausgangswerte hinsichtlich Festigkeit und Hitzebeständigkeit auf.
• Faserbeladung — Ein höherer Faseranteil erhöht zwar die Steifigkeit, kann aber ab einem gewissen Schwellenwert die Schlagzähigkeit und die Oberflächenqualität verringern.
• Druckausrichtung Die Schichten verbinden sich innerhalb der XY-Ebene gut, sind aber quer zur Z-Achse (zwischen den Schichten) deutlich schwächer. Ein Bauteil, das in der falschen Richtung belastet wird, kann weit unterhalb seiner Nennfestigkeit versagen. SLS-Bauteile reduzieren diese Schwäche zwar etwas, beseitigen sie aber nicht vollständig.
• Füll- und Wandanzahl — Ein dünnwandiger, niedrig gefüllter Druck aus Kohlenstofffaserfilament kann dennoch schwächer sein als ein massives Bauteil aus einfachem Nylon.
• Schichthaftung und Kammertemperatur — Eine ungleichmäßige Düsen-/Betttemperatur oder eine fehlende Einhausung führen zu einer schlechten Zwischenschichthaftung, was sich in einem Festigkeitsverlust äußert, der nichts mit der Faser selbst zu tun hat.
• Kontinuierlicher Faserpfad — Beim Endlosfaserdruck konzentriert sich die Festigkeit entlang der Faserrichtung; Bereiche ohne Faserverstärkung verhalten sich wie der Basiskunststoff.
• Schraubenlöcher und Befestigungspunkte — Bei Drucken mit geschnittenen Fasern besteht die Gefahr von Spannungskonzentrationen und Schichtspaltungen um Gewindelöcher herum, sofern diese nicht durch Metalleinsätze oder dickere Vorsprünge verstärkt werden.

Kurz gesagt: 3D-gedruckte Kohlenstofffasern können deutlich fester sein als unverstärkter Kunststoff, aber die Angabe „Kohlenstofffaser“ im Datenblatt garantiert keine isotrope Festigkeit. Design und Druckausrichtung sind ebenso wichtig wie die Materialwahl.

Gehackte Kohlenstofffaser vs. Endlos-Kohlenstofffaser

Eine wichtige Klarstellung: Das Endlosfaser-Druckverfahren ist nicht „überall gleichmäßig fest“. Es ist spezifisch in Faserrichtung fest. Bereiche zwischen den Faserbahnen, scharfe Innenecken, dünne Wände und Schraubenösen bleiben Schwachstellen und erfordern weiterhin eine Verstärkung – genauso wie ein Formteil aus Verbundwerkstoff einen geeigneten Faseraufbau benötigt und nicht einfach nur „mehr Kohlenstofffasern“.

3D-gedruckte Kohlefaser vs. echte, geformte Kohlefaser (CFK)

3D-gedruckte Kohlefaser vs. CNC-gefräste Kohlefaserplatte

For flat or near-flat structural parts, CNC carbon fiber sheet is often a better middle ground than either 3D printing or full prepreg molding:

Wenn es sich bei Ihrem Bauteil im Wesentlichen um eine flache oder leicht konturierte Platte handelt, ist CNC-gefrästes Kohlefaserblech in der Regel sowohl hinsichtlich Festigkeit als auch Oberflächenkonsistenz einem 3D-gedruckten Äquivalent überlegen und bleibt dabei schneller und kostengünstiger als ein vollständig gegossenes Bauteil.

Welches Kohlenstofffaserfilament sollten Sie verwenden?

• PLA-CF — Am einfachsten zu bedrucken, gut geeignet für Ausstellungsmodelle, Vorrichtungen für niedrige Temperaturen und visuelle Prototypen. Geringste Hitzebeständigkeit.
• PETG-CF — Geringere Verformung als PLA-CF, angemessene Zähigkeit, vielseitig einsetzbare Funktionsteile.
• Nylon-CF / PA-CF (kohlenstofffaserverstärktes Nylon) – Höhere Schlagfestigkeit und Zähigkeit, häufig verwendet für 3D-gedruckte Vorrichtungen und Teile für Drohnen. Erfordert Trocknung vor dem Drucken und eine beheizte, oft geschlossene Kammer.
• PC-CF — Bessere Hitzebeständigkeit für Bauteile in der Nähe von warmen Motorräumen oder Elektronikgehäusen.
• PEEK-CF / PEKK-CF — Für Hochtemperatur- und Hochleistungsanwendungen; erfordert Industriedrucker mit beheizten Kammern und deutlich höheren Düsentemperaturen. Deutlich höhere Material- und Anlagenkosten.

Hinweis zur Druckhardware: Kurzfasermaterial ist so abrasiv, dass es eine Standard-Messingdüse beschädigen kann. Daher empfiehlt sich die Verwendung einer Düse aus gehärtetem Stahl oder mit Rubinspitze. Nylonbasierte Filamente sollten trocken gelagert werden. Ein Gehäuse reduziert den Verzug bei größeren Bauteilen.

Kann man mit 3D-Druck eine glänzende Kohlefaseroptik erzeugen?

Nein – dies ist eines der häufigsten Missverständnisse in Angebotsanfragen. Die matte, leicht strukturierte schwarze Oberfläche von Bauteilen aus geschnittenem Kohlefaserfilament ist nicht mit einer glänzenden, gewebten 3K-Köperfaseroberfläche zu verwechseln. Das sichtbare Webmuster, das die meisten Menschen mit „echter“ Kohlefaser assoziieren, entsteht ausschließlich durch geformtes oder laminiertes Gewebe mit einer Klarlackschicht.

Wenn ein Kunde die sichtbare Carbonfaser-Optik wünscht – beispielsweise für Zierteile, Spiegelkappen oder sichtbare Verkleidungen im Automobilbereich –, lässt sich dies mit 3D-gedrucktem Carbonfaserfilament nicht erzielen, unabhängig von Faseranteil oder Druckqualität. Dies gilt insbesondere für Hochleistungsfahrzeuge, wie zum Beispiel … Lamborghini Kohlefaser Bei Besätzen, bei denen die gewebte Oberfläche zum gewünschten Erscheinungsbild gehört, ist vorgeformte Kohlefaser das richtige Verfahren. 3D-Druck eignet sich hingegen nur zur vorherigen Überprüfung der Form oder Geometrie.

Wann 3D-Druck mit Kohlefaser eine gute Wahl ist

• Schnelles Prototyping vor der Festlegung auf eine Form
• Vorrichtungen, Lehren und Werkstattwerkzeuge, die zusätzliche Steifigkeit benötigen
• Funktionshalterungen und Gehäuse in Kleinserien
• 3D-gedruckte Drohnenrahmen aus Kohlefaser und leichte Elektronikgehäuse
• Prototypen für die Innenausstattung mit geringer Beladung
• Formprüfung vor dem Schneiden einer Verbundform

Wann Sie keine 3D-gedruckten Kohlefaser verwenden sollten

Hier ist die Perspektive des Herstellers wichtiger als die Marketingseite eines Druckerherstellers:

• Hochtemperaturbereiche in der Nähe des Motorraums — Die Wärmeformbeständigkeit des Basispolymers ist üblicherweise der begrenzende Faktor, nicht der Fasergehalt.
• Hochschlagfeste Außenkarosserieteile (Motorhauben, Spoiler, Diffusoren) – diese erfordern eine kontrollierte Faserausrichtung und Schlagfestigkeit, die beim Druck mit geschnittenen Fasern nicht zuverlässig erreicht werden kann.
• Langfristige UV-Bestrahlung im Freien ohne Beschichtung — Die meisten 3D-Druckfilamente benötigen eine UV-beständige Klarlackschicht, um eine Oberflächenbeeinträchtigung zu vermeiden.
• Große, gut sichtbare Karosserieteile von Autos oder Motorrädern — Kunden, die eine glänzende, gewebte Oberfläche erwarten, werden diese beim Filamentdruck nicht erhalten.
• Bauteile, die eine präzise, ​​speziell entwickelte Faserausrichtung über mehrere Lastrichtungen erfordern — Dies gehört immer noch zur Laminier- oder Prepreg-Formgebung.

In unserer Fabrik raten wir Kunden in der Regel davon ab, 3D-gedruckte Kohlefaser für große, sichtbare Bauteile zu verwenden. Kohlefaser-Auto Teile wie Motorhauben, Spoiler und Spiegelkappen, oder Kohlefaser-Motorrad Wir empfehlen stattdessen gewebtes Prepreg oder Vakuum-Infusionslaminat, da dieses Material eine bessere Oberflächenqualität, UV-Beständigkeit und langfristige Dimensionsstabilität bietet.

Wir raten davon ab, sicherheitskritische Metallteile ohne mechanische Prüfungen, Lastanalysen und ordnungsgemäße Validierung durch 3D-gedruckte Kohlefaserteile zu ersetzen.

Kann 3D-gedruckte Kohlefaser Aluminium oder Stahl ersetzen?

Für leichte Halterungen, Vorrichtungen und Bauteile mit geringer Belastung – ja – können gedruckte Teile aus geschnittenen oder endlosen Fasern eine sinnvolle Alternative sein. Für sicherheitskritische, stark ermüdungsbeanspruchte oder stark schlagbelastete Metallteile – wie beispielsweise … Kohlefaser-Chassis oder andere primäre Strukturbauteile – nein. Die Faserorientierung, die Schichthaftung und das Langzeitermüdungsverhalten von gedruckten Teilen sind ohne spezielle Tests noch kein direkter Ersatz für bearbeitetes Aluminium oder Stahl in diesen Anwendungen.

Kann 3D-gedruckte Kohlefaser herkömmliche Kohlefaser ersetzen?

In den meisten Fällen nicht direkt. 3D-Druck eignet sich gut für Prototypen, Werkzeuge und kleine Funktionsteile. Traditionelle Verbundwerkstoff-Fertigungsverfahren – Nasslaminieren, Vakuumsackverfahren, Prepreg-Verfahren und Formpressen – bleiben die bessere Wahl für dünnwandige, großflächige, hochfeste oder optisch ansprechende Teile und sind in der Regel kostengünstiger, sobald die Serienproduktion anläuft.

3D-gedruckte Formen für die Kohlefaserfertigung und Prototypenerstellung vor dem Spritzgießen von CFK

Der 3D-Druck wird nicht nur zur Herstellung von fertigen Kohlefaserteilen verwendet – er ist auch ein nützliches Werkzeug in der traditionellen Verbundwerkstofffertigung und der Kohlefaser-Prototypenfertigung, vor allem als schnelle Methode zur Validierung einer Form, bevor man sich für die Werkzeugherstellung entscheidet:

• Eine 3D-gedruckte Form oder ein Urmodell kann eine Form schnell überprüfen, bevor eine Produktionsform angefertigt wird.
• Geeignet für Nasslaminierung bei niedrigen Temperaturen oder Vakuumsack-Prototypen.
• Im Allgemeinen nicht geeignet für Prepreg-Prozesse im Autoklaven bei hohen Temperaturen und hohem Druck ohne spezielle Hochtemperatur-Druckmaterialien und Oberflächenbehandlung.
• Die Oberflächenqualität einer gedruckten Form muss typischerweise vor dem Laminieren versiegelt und geschliffen werden – die rohe gedruckte Oberfläche würde die Schichtlinien in das Bauteil übertragen.
• Für die Serienproduktion sind Werkzeuge aus GFK, Epoxidharz oder Aluminium/Stahl nach wie vor die Standardwahl.

Dieser Arbeitsablauf – Drucken zur Formvalidierung, dann Formen oder CNC-Bearbeitung für das Endprodukt – ist üblich bei Karosseriebausätzen für Automobile, Drohnengehäusen, Abdeckungen und Verkleidungen, bei denen das Endprodukt eine geformte CFRP-Oberfläche benötigt, die Form aber vorher bestätigt werden muss.

Designtipps für 3D-gedruckte Kohlefaserteile

• Verwenden Sie großzügige Abrundungen anstelle scharfer Innenkanten, da diese die Spannungen in den gedruckten Schichten konzentrieren.
• Vermeiden Sie dünne vertikale Wände, die auf einer schwachen Haftung der Z-Achsen-Schicht beruhen.
• Richten Sie die Faser- oder Druckrichtung nach Möglichkeit am primären Lastpfad aus.
• Verwenden Sie Gewindeeinsätze aus Metall, anstatt Gewinde direkt in das geschnittene Faserfilament zu drucken.
• Erhöhen Sie die Wandstärke um die Schraubösen und Befestigungspunkte.
• Planen Sie eine UV-beständige Beschichtung ein, wenn das Bauteil langfristig im Freien verwendet werden soll.
• Das Nylon-CF-Filament sollte vor dem Drucken getrocknet werden, um Porosität und schwache Schichthaftung zu vermeiden.
• Verwenden Sie eine Düse aus gehärtetem Stahl oder Rubin, um vorzeitigen Verschleiß durch den abrasiven Faseranteil zu vermeiden.

Wie ein Kohlefaserhersteller zwischen 3D-Druck und gegossenem CFK entscheidet

Fallbeispiele aus der Praxis: Wie wir Entscheidungen treffen

Drohnenrahmen-Prototyp. Ein Kunde benötigte eine leichte Halterung für einen frühen Drohnenprototypen. Für die erste Testrunde empfahlen wir den 3D-Druck von Nylon-CF, da dieser schnell ist und keine Werkzeuge erfordert. Nachdem das Design bestätigt war und der Kunde mit Langzeitflugtests unter Berücksichtigung von Vibrations- und Ermüdungsanforderungen begann, empfahlen wir für die Serienversion CNC-gefräste Kohlefaserplatten. Zwar wurde auch der Einsatz von gedruckten Endlosfasern in Betracht gezogen, doch die multidirektionale Belastung im Flug machte eine flache, durchgehend gewebte Platte zur zuverlässigeren Wahl.

Autospiegelkappe mit sichtbarer Webstruktur. Der Kunde wünschte sich ausdrücklich eine glänzende 3K-Twill-Kohlefaseroptik. Da 3D-gedrucktes Kohlefaserfilament keine gewebte Oberfläche reproduzieren kann, empfahlen wir für das Endprodukt vorgeformte Kohlefaser mit Klarlack. Der 3D-Druck war in der Anfangsphase dennoch hilfreich, lediglich um Form und Passgenauigkeit vor dem Formenbau zu überprüfen.

Vorrichtung und Lehre für die Werkstatt. Für eine interne Prüfvorrichtung, die Steifigkeit, Dimensionsstabilität und keine ästhetischen Anforderungen erforderte, war der 3D-Druck mit Nylon-CF die richtige Wahl – keine Werkzeugkosten, schnelle Iterationen und ausreichende Steifigkeit für die Anwendung. Für Vorrichtungen, die dauerhaft hohen Temperaturen oder starken, wiederholten Spannkräften ausgesetzt sind, empfehlen wir in der Regel weiterhin Aluminium oder Stahl.

Wie wir Ihr Bauteil bewerten, bevor wir 3D-Druck oder spritzgegossenes CFK empfehlen.

Bevor wir ein Verfahren empfehlen, prüfen wir in der Regel Folgendes:

• Bauteilgröße und Wandstärke
• Lastrichtung und ob die Belastung einachsig oder mehrachsig ist
• Temperatureinwirkung während der Verwendung
• UV-Strahlung oder Einwirkung im Freien
• Benötigte Menge
• Erwartungen an die Oberflächenbeschaffenheit (matte Funktionalität vs. glänzende Weboptik)
• Montage- und Befestigungsmethode (Schrauben, Einsätze, Klebstoff)
• Ob STEP/STP-Dateien, eine physische Probe oder ein 3D-Scan verfügbar sind

Dies ist in der Regel ein schnellerer Weg, um eine präzise Empfehlung zu erhalten, als von der Frage „Kann das 3D-gedruckt werden?“ auszugehen – die Antwort hängt fast immer mehr von diesen Faktoren ab als vom Material selbst.

Häufig gestellte Fragen

Handelt es sich bei Kohlenstofffaserfilament um echte Kohlenstofffaser?

Es enthält echte Kohlenstofffasern, jedoch in Form von gehackten, kurzen Strängen, die in eine Kunststoffbasis eingemischt sind – nicht das gewebte Material oder das Endlosfaserbündel, das bei herkömmlichen Kohlenstofffaserverbundwerkstoffen verwendet wird.

Ist 3D-gedruckte Kohlefaser wasserdicht?

Das Basismaterial (PLA, PETG, Nylon, PC) bestimmt die Wasserbeständigkeit, nicht die Kohlenstofffaser selbst. PETG und Nylon-CF sind in feuchten Umgebungen im Allgemeinen beständiger als PLA-CF.

Ist kohlenstofffaserverstärktes PLA stark?

Es ist steifer und formstabiler als reines PLA, aber PLA bleibt ein relativ sprödes Basispolymer, daher eignet es sich besser für Prototypen und Ausstellungsstücke als für Anwendungen mit hoher Stoßbelastung.

Ist Nylon-CF stärker als PLA-CF?

Nylon-CF bietet im Allgemeinen eine höhere Schlagfestigkeit und Zähigkeit, während PLA-CF einfacher zu drucken ist und bei Raumtemperatur formstabiler ist. Die bessere Wahl hängt davon ab, ob das Bauteil Zähigkeit oder Präzision erfordert.

Benötigt man einen speziellen 3D-Drucker für Kohlefaserfilament?

Für geschnittene Faserfilamente ist in der Regel ein Standard-FDM-Drucker mit einer Düse aus gehärtetem Stahl oder Rubin ausreichend. Für den Druck mit Endlosfasern ist ein speziell dafür entwickeltes Doppeldüsensystem erforderlich.

Kann Kohlefaserfilament einen 3D-Drucker beschädigen?

Ja, wenn mit einer Standard-Messingdüse gedruckt wird – die Fasern sind abrasiv genug, um sie schnell abzunutzen. Eine gehärtete Düse vermeidet dieses Problem weitgehend.

Ist 3D-gedruckte Kohlefaser stärker als Aluminium?

Im 3D-Druckverfahren hergestellte Bauteile aus Endlosfasern erreichen in Faserrichtung eine ähnliche Steifigkeit wie Aluminium, ihre Festigkeit nimmt jedoch in anderen Richtungen deutlich ab. Für isotrope Festigkeitsanforderungen sind Aluminium oder spritzgegossener CFK in der Regel die sicherere Wahl.

Welches Dateiformat benötige ich, um ein Angebot für ein Kohlefaserteil zu erhalten?

Für Fertigungsangebote wird STEP/STP oder eine 2D-Zeichnung mit Bemaßungen bevorzugt; STL ist für 3D-gedruckte Prototypen akzeptabel, enthält aber nicht die für CNC- oder Formenbau benötigte präzise Geometrie.

Benötigen Sie Hilfe bei der Auswahl des richtigen Kohlefaserverfahrens?

Wenn Sie sich nicht sicher sind, ob Ihr Bauteil 3D-gedruckt, CNC-geschnitten aus Kohlefaserplatten oder als spritzgegossener CFK-Kunststoff gefertigt werden soll, senden Sie uns bitte Ihre STEP/STP-Datei, eine 2D-Zeichnung, Beispielfotos, die gewünschte Stückzahl, die Anforderungen an die Oberflächenbeschaffenheit sowie die Belastungs- und Temperaturbedingungen. Als Anbieter von 3D-Druckdienstleistungen für Kohlefaser und Komplettanbieter beraten wir Sie gerne. individuell angefertigte Carbonfaserteile Hersteller, unser Team kann das Bauteil prüfen und den am besten geeigneten Fertigungsweg empfehlen.
