カスタム炭素繊維ドロンフレームメーカー

FPV、VTOL、固定翼、ヘビーレフトドローンプロジェクト向けカスタム炭素繊維ドロンフレームおよびUAV構造部品。CNCカーボンプレート切断、ロールラップカーボンチューブアーム、成形シェル、サンドイッチパネル、アルミインサート接着 - CADデータやサンプルから試作から量産まで対応。

ドローンフレームにカーボンファイバーを使う理由

カーボンファイバーは、高い剛性対重量比、優れた疲労耐性、低熱膨張率、腐食耐性を提供し、同等の重量のアルミニウムやプラスチックにはない特長を持ちます。ドローン用途では、これらの特性によりフレーム全体の軽量化、飛行時間の延長、カメラや電子機器への振動伝達の低減、持続的なモーターや風圧負荷に対する構造安定性の維持が可能になります。

ほとんどの商業用、工業用、パフォーマンスドローンプロジェクトでは、重量と剛性の優位性が材料コストを正当化します。特に飛行時間、ペイロード容量、構造信頼性を考慮すると効果が大きいです。

OEMおよびODMカーボンファイバードローンフレーム製造

私たちは、ドローンブランド、UAVインテグレーター、ロボティクス企業、研究チーム、産業機器メーカー向けのOEMおよびODM炭素繊維ドローンフレームプロジェクトをサポートしています。お客様のCADデータに基づいて製造し、生産のための設計最適化のアドバイスも可能です。試作、パイロットバッチ、量産の繰り返し対応を支援します。

新しい設計の検証用の単一試作、フィールドテスト用のパイロットバッチ、または繰り返し可能な量産いずれの場合も、常に同じ図面と品質プロセスに従って作業します。お客様はプロジェクトのために作成されたすべての金型および図面の所有権を保持します。当社の工場、設備、および複合材料製造の背景について詳しくは、当社の 工場および会社概要.

当社が製造する炭素繊維ドローンフレームの種類

当社が製造する炭素繊維ドローンフレーム部品

CNCカーボンファイバードローンフレーム切断

フラットFPVフレーム、クアッドコプターフレーム、UAVプレートには、カーボンファイバーシートからのCNC切断が通常最も費用対効果が高く迅速な方法です。3Kツイル、プレーンウィーブ、UD補強、またはカスタムラミネートカーボンシートからトッププレート、ボトムプレート、アーム、バッテリートレイ、カメラプレート、ジンバルデッキ、モーターマウントプレートを切断可能です。これらは弊社の幅広い カスタムカーボンファイバー製造サービス の一部であり、ドローン構造、工業部品、特殊用途に対応しています。

CNC切断部品は1ピースから金型投資なしで生産できるため、プロトタイプ検証や少量生産に適しています。公差はプレート厚さ、形状、図面要件によります。重要寸法は見積もり依頼段階で確認してください。

CNC切断部品のカウンターシンク、面取り、エッジ仕上げ、ロゴ刻印、陽極酸化アルミインサート接合は、同一生産工程で対応可能です。

カーボンファイバードローンアーム：プレート vs チューブ vs 成形

アーム設計はカーボンファイバードローンフレームの最重要構造決定の一つです。適切な選択はドローンのサイズ、ペイロード、アームスパン、生産量によります。

この点は特に、スパン、ペイロード、振動制御がプレート厚だけでなく重要となる農業用UAV、配送ドローン、産業検査ドローンに関連します。どのタイプのアームが設計に適しているか不明な場合は、目標スパン、モーター重量、ペイロード要件をお知らせください。ジオメトリ決定前にアドバイスいたします。

カーボンファイバープレートアームを推奨しない場合

約400mm以上のスパンを持つ大型ヘビーリフトUAVでは、フラットなカーボンプレートアームは柔軟すぎたり、剛性要件を満たすのに過度に重くなることがあります。この場合、通常はアルミジョイントブロック付きのロールラップ成形カーボンチューブを推奨します。チューブはスタックプレート設計よりも単位重量あたりの曲げ剛性が高く、構造負荷経路も明確です。

これは特に、スパン、ペイロード、振動制御が優先される農業用UAV、配送ドローン、産業検査プラットフォームで重要です。ヘビーリフトドローンには長い支持されていないフラットプレートアームは避け、チューブまたはボックス構造を使用してください。

モーター取付部やアームジョイントなどの繰り返し組立箇所には、カーボンラミネートに直接ネジを切るよりも、接着された金属インサートや金属ブッシングを強く推奨します。直接カーボンにタップすると振動でゆるみ、接合部の強度が低下します。

製造工程オプション

試作段階で金型前の設計調整も支援可能です。量産移行予定がある場合は、RFQ段階でお知らせいただければ、量産性を考慮した設計が可能です。

素材オプション

プロジェクト要件や予算に応じて、東レグレードのカーボンファイバー、国産同等品、標準商用材料を調達します。証明書が必要な場合はお申し付けください。

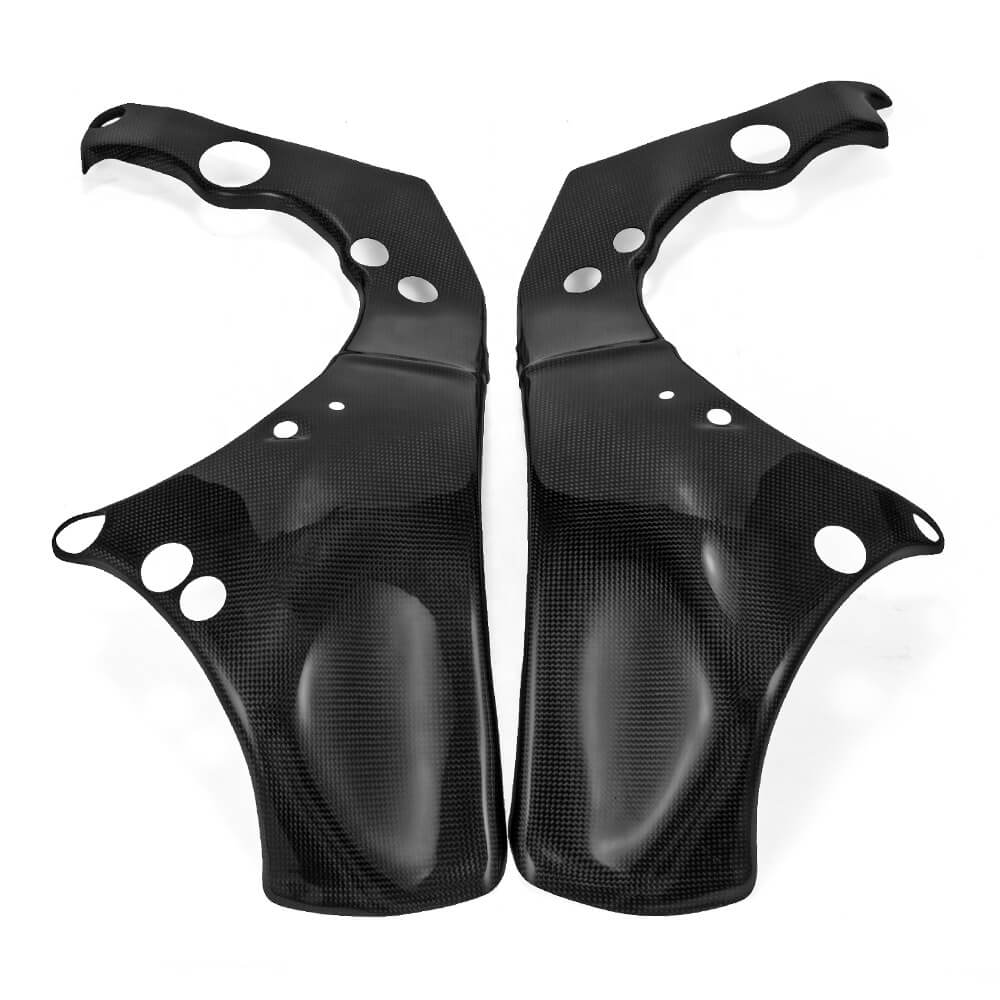

当社のドローンフレームで使用している同じカーボンファイバー材料および製造工程は、全製品群で共通して適用されています 炭素繊維自動車部品 と カーボンファイバー製バイク部品 — すべての製品カテゴリで一貫した複合材品質への取り組みを反映しています。

エンジニアリング設計サポート

当社のエンジニアリングチームは、腕部形状、積層シーケンス、繊維方向、インサート選定、プロセス選択について、お客様の性能目標に基づきアドバイスいたします。完成したCADファイルからの対応も可能ですし、設計プロセスの早期段階での支援も承ります。

設計者向けエンジニアリングノート：

• CNC切削されたプレートの内部の鋭角な角は避けてください。アームの根元は半径1.5mm以上のR形状とすることで応力集中を軽減します。
• 取り付け穴には十分なエッジ距離を確保してください。穴がプレートエッジに近すぎると、負荷時の耐力が低下します。
• ヘビーリフトドローンには、カーボンチューブがフラットプレートアームよりも単位重量あたりの曲げ剛性が優れており、特にスパン400mm以上で顕著です。長い無支持のフラットプレートアームは避け、チューブまたは箱型断面構造を使用してください。
• フレーム剛性はモーター調整よりもカメラの振動低減に効果的です。中心プレートの厚みを増し、剛性の高いアームとボディの接合部を設けることは、多少の重量増加を補う価値があります。
• 繰り返しネジを締める箇所には、接着された金属インサートまたはメタルブッシングを使用してください。カーボンファイバーへの直接タッピングは振動によって緩みやすいため、定期的に組み立て・分解される接合部には避けるべきです。
• バッテリーの位置はフレーム形状の最終決定前に確定してください。前方か後方に重心が偏ると、トリム補正が必要となり実効ペイロード容量が減少します。
• 繰り返しのバッチ組み立て用に、インサート位置や公差は手作業の調整なしでパーツ交換可能な設計にしてください。

カスタムドローンフレームのお見積もりに必要なもの

無駄なやりとりを避け正確な見積もりをするため、できる限り以下の情報をご提供ください：

1. 3D CADファイル — STEP / STP形式が望ましく、フラットCNC部品にはDXFも受け付けます
2. 2D図面 — 主要寸法、公差、適合・機能に関する注意事項
3. ドローンの種類 — FPV / クアッドコプター / ヘキサコプター / VTOL / 固定翼 / ヘビーリフト / 産業用
4. ペイロード重量 — 通常運用時にフレームが支える総ペイロード重量
5. モーターサイズとボルトサークル — 例：2306モーター、M3 × 16mmボルトサークル
6. バッテリーの寸法と位置 — または概算の外形
7. フライトコントローラーおよびESC取り付けレイアウト — 標準スタックサイズ（30.5×30.5 mm、20×20 mmなど）
8. 必要な材料 — T300 / T700 / 3K ツイル / UD / 指定なし
9. 表面仕上げ — マット、グロス、ローカーボン、UV耐性クリアコート、その他の要件
10. 数量 — 試作のみ / 小ロット / 量産
11. 作業環境 — 室内 / 屋外 / 湿潤 / 高振動 / 化学薬品暴露
12. NDA（秘密保持契約）要件 — 必要に応じて設計検討前にNDAを締結

CADファイルが未作成の場合、写真、スケッチ、実物サンプルから初期の実現可能性評価が可能です。正確な価格見積もりと生産にはSTEPまたはDXFファイルの提供を強く推奨します。

品質管理

インサート引抜試験、材料試験片、3Dスキャンレポート、初品検査（FAI）などの追加文書化または試験が必要なプロジェクトは、要件に応じて対応可能です。一部試験は第三者試験所のサポートが必要となる場合があります。品質要求はRFQ段階でご提示ください。

プロジェクト例：産業用UAV向けカーボンチューブアーム構造

あるUAV開発者が、産業用検査ドローン向けに軽量のカーボンチューブアームとCNCカーボンセンタープレートを必要としていました。このプロジェクトでは、アームの剛性の反復性、モーターマウント穴の正確な位置、そして複数ユニットにわたる綺麗な組み立てが求められました。弊社はSTEPファイルを確認し、引き抜き強度を向上させるためにインサート接着部の形状調整を提案し、合意されたスケジュール内で試作品を製作、サンプル承認後に小ロット生産を支援しました。顧客からは、試作品から量産品における寸法の一貫性が組み立て要件を満たしており、追加調整は不要との確認をいただきました。

この種のプロジェクト、すなわち試作品から小ロット生産までのエンジニアリングサポートを伴う案件は、弊社の代表的な業務例です。開始にあたって大きな最小注文数は必要としておりません。

試作品から量産までの生産プロセス

1. 見積依頼と技術レビュー — お客様のファイルを確認し、実現可能性を検証、DFM上の懸念点を特定した上で見積もりを行います
2. 引用 — 試作品および量産品の価格提示と、最適な製造プロセスのご提案を含みます
3. 図面確認 — 双方で製作する図面の改訂を確定します
4. 試作品製作 — 見積時に各プロジェクトの納期を確定します
5. サンプル検査 — 寸法報告書を提出し、適合性と機能確認をお客様にご承認いただきます
6. 設計改訂 — 必要に応じて改良を行い、量産前に改訂試作品を製作します
7. 金型（必要時） — 圧縮成形部品向けアルミ製金型；納期は見積時に確定します
8. バッチ生産 — 製造開始前にスケジュールを確定し、希望により写真での進捗報告も可能です
9. 最終検査と書類作成 — 梱包前に実施します
10. 出荷 — 数量や緊急度に応じて、速達便、航空便または海上輸送にて対応します

金型製作前に試作品設計の調整を支援し、最終的な量産部品が繰り返しのバッチで安定した品質かつ製造しやすいものになるようにいたします。

アプリケーション

FPVレーシングとフリースタイル

FPVフレームは、小型の形状で軽量かつアームの剛性を重視しています。CNC切削カーボンプレートが標準プロセスであり、これによりモーターマウント穴の高精度、公差の厳しいプロペラクリアランス形状、そして工具費不要の迅速な試作が可能です。衝突によるアーム単体の損傷が想定されるフリースタイル用途には着脱式アーム設計が適しています。

空撮およびシネマ用途

カメラプラットフォームはフレーム全体の剛性が最も重要です。センタープレートの準等方性積層により多軸剛性を確保し、専用の振動アイソレートジンバルデッキがモーターやプロペラからの高周波振動を低減します。フレーム形状はカメラをモーターの動作範囲前方に適切に配置し、妨げのない前方映像を実現するべきです。

農業・測量用UAV

農業用ドローンは湿潤かつ薬剤に曝される環境で運用されます。紫外線耐性のクリアコートを適用し、耐腐食性のハードウェアを指定しています。アームスパンが600～1000mm程度の農業分野ではカーボンチューブアームが好まれ、同長のフラットプレートアームに比べ単位重量当たりの曲げ剛性に優れています。

大型積載・産業用UAV

大型積載プラットフォームではモーターから中央ボディまでの荷重伝達経路が明確である必要があります。チューブ径、壁厚、ジョイントブロック形状、インサート接着は想定荷重に合わせて設計します。構造書類の作成や試験が必要な案件についてはRFQ段階でご相談ください。

VTOLおよび固定翼UAV

VTOLや固定翼の設計はマルチローター用フレームよりも複雑な形状を伴います。当社ではカーボンチューブブーム、成形された胴体シェル、翼桁、リブ、アクセスパネル、ペイロードベイを製造します。プロセスの選定は形状の複雑さ、必要表面品質、目標ロット数に依存します。

よくある質問

試作カーボンファイバードローンフレームの通常のリードタイムはどのくらいですか？

リードタイムは形状、製造プロセス、現在の生産負荷により変動します。CNC切削のフラットフレームは成形品やチューブ構造よりも一般的にリードタイムが短いです。リードタイムは見積もり時にご案内いたします。

カーボンファイバー製ドローンフレームの最小注文数量はどのくらいですか？

試作のCNC部品は、金型不要で1個から対応可能です。成型カーボン部品の場合、MOQは金型費用、部品サイズ、製造プロセスによって異なります。アルミ金型部品では通常20～50個が経済的であり、圧縮成形構造は大量生産に適しています。ご希望の数量をお知らせいただければ、最適な方法をご提案します。

同じ図面から試作と量産の両方を生産できますか？

はい。試作プロセスは可能な限り量産に対応するよう設計しています。生産プロセスが変わる場合（例：CNCから圧縮成形へ）、量産用金型から量産前サンプルを製作し、承認後に量産に移行します。

NDA（秘密保持契約）を提供していますか？

はい。機密保持が必要な場合は、デザイン確認前にNDAを締結いたします。

カーボンファイバードローンフレームにどのような表面仕上げがありますか？

標準でマット、グロス、素地カーボン、UV耐性クリアコートをご用意しています。材料やプロジェクトの要件に応じてカスタム仕上げもご相談可能です。

CADファイルがない場合、サンプルから対応できますか？

実物サンプル、写真、スケッチから初期の実現可能性を検討できますが、正確な見積りと生産にはSTEPまたはDXFファイルの提出を強く推奨します。

材料証明書は提供していますか？

はい。特にエンジニアリング、工業、研究、規制対象用途向けに材料証明書はご要望に応じて発行可能です。

対応可能なファイル形式は何ですか？

STEP、STP、DXF、DWGに対応しています。チューブ構造の場合は断面寸法と長さがあればレビューを開始できます。

カーボンファイバー製のヘキサコプターフレームやオクトコプターフレームの製造は可能ですか？

はい。クアッドコプター、ヘキサコプター、オクトコプターおよびカスタムマルチローターフレーム形状の製造が可能です。モーター数、アーム配置、スタック構成は図面や仕様に基づきます。

見積り依頼（RFQ）への対応時間はどのくらいですか？

通常、1～2営業日以内にご返信いたします。詳細な技術検討が必要な複雑なプロジェクトについては、正確な価格をご提示するまでに時間がかかる場合がございます。

お見積りのご依頼

カスタムカーボンファイダー ドローンフレームまたはUAV構造部品のお見積りをご希望の場合は、以下をお送りください：

• STEPまたはDXFファイル（ファイルが未作成の場合は写真やスケッチでも可）
• ドローンの種類、目標数量、および用途
• 材料、表面仕上げ、または関連資料のご要望

技術検討完了後、見積もりまたは確認のご質問とともにご連絡いたします。また、当社の製品ラインアップおよび企業情報もぜひご覧ください。 chinacarbonfibers.com.
